- 產品名稱：膜盒壓力表
- 瀏覽：
- 添加時間：2016-06-08 07:50:37
- 推薦度：
介紹：
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
膜盒壓力表原理：
儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。
膜盒壓力表主要技術指標 ：
標度范圍、準確度等J及重量
膜盒壓力表原理：
儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。
膜盒壓力表主要技術指標 ：
標度范圍、準確度等J及重量
型號 | 標度范圍(KPa) | 準確度等J | 重量(Kg) | ||
正壓 | 負壓 | 正負壓 | |||
YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~0.8 -1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 | 2.5 | 0.5 |
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10℃。
導（測）壓系統及外殼等主要零件的材質。
零件M稱 | 材質P號 |
接頭 | 黃銅HPb59-1 |
膜盒 | 錫青銅QSn6.5-0.1 |
齒輪傳動系統 | 銅HPb59-1 |
表殼、罩殼 | 冷軋鋼板20 |
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。

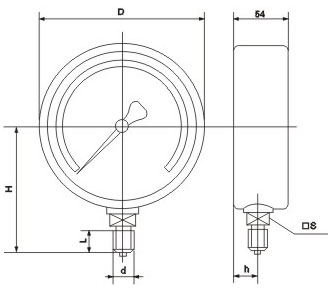

膜盒壓力表外形尺寸：
膜盒壓力表型號
型號 | D | H | L | d | h | 囗S |
YE-100 | Φ100 | 90 | 20 | M20x1.5 | 17 | 囗22 |
YE-150 | Φ150 | 118 | 20 | M20x1.5 | 17 | 囗22 |
